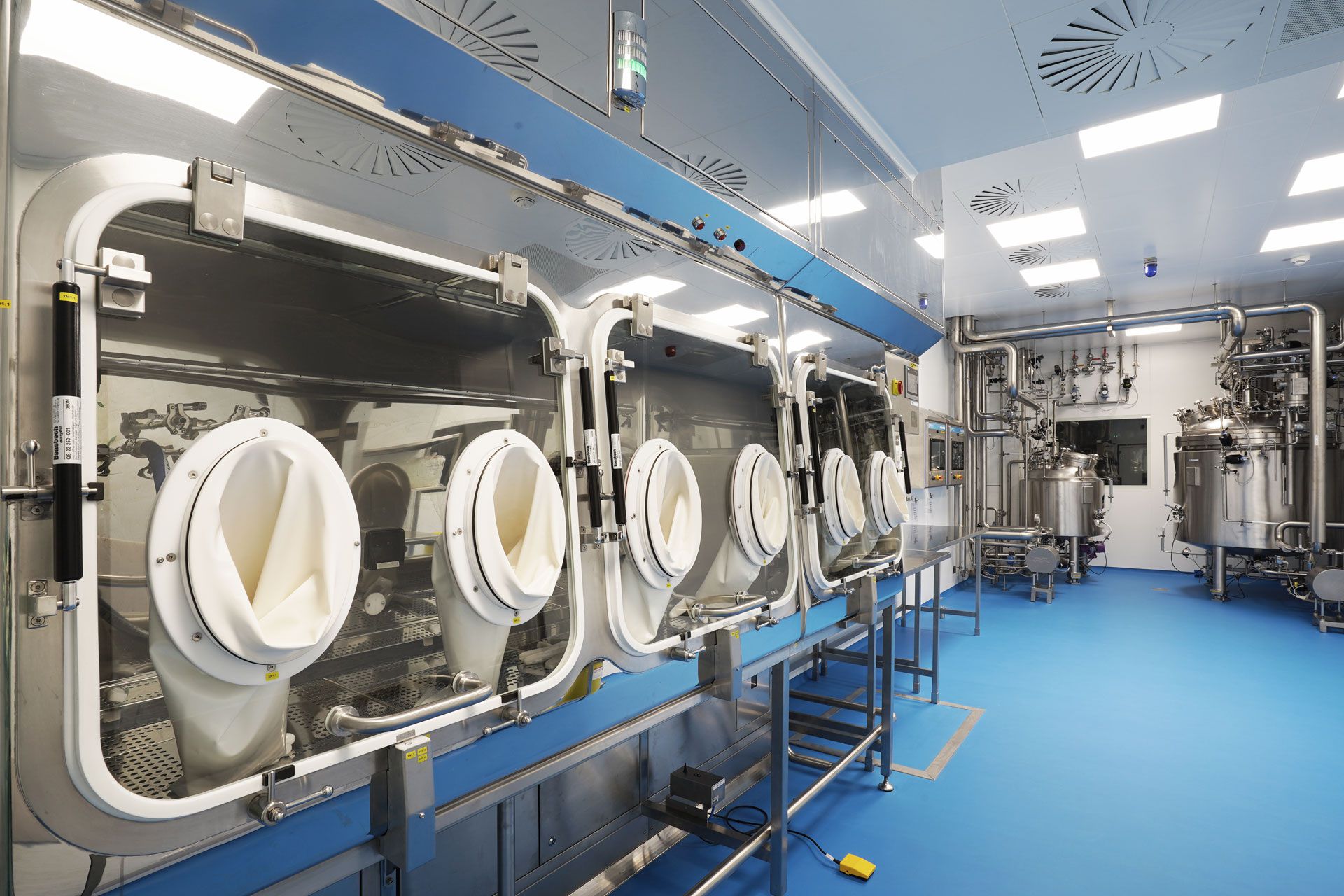

Isolator mit laminarer Luftströmung für Produktförderung und Flaschenabfüllung
Kunde: Bioveta (Isolator IZV11127)
Land: Tschechische Republik
Realisierungsjahr: 2024
Isolatorfunktion: Isolator mit laminarer Luftströmung wird zum Fördern von Produkten mittels einer Peristaltikpumpe, zum Verbinden von Schlaufen über Tri-Clamp-Verbindungen sowie zum Abfüllen in Flaschen verwendet.
- Der Isolator IZV11127 mit laminarer Luftströmung wird zum Fördern von Produkten mittels einer Peristaltikpumpe, zum Verbinden von Schlaufen über Tri-Clamp-Verbindungen sowie zum Abfüllen in Flaschen verwendet. Der Zweck des Isolators besteht darin, die Sicherheit des Bedieners beim Umgang mit gefährlichen Materialien zu gewährleisten.
- Der Isolator wird unter normalen atmosphärischen Bedingungen betrieben.
- Das Gerät ist mit einem integrierten Wasserstoffperoxid-Dampfgenerator ausgestattet, der dazu dient, eine flüssige H₂O₂-Lösung zu verdampfen und anschließend Wasserstoffperoxiddampf in der erforderlichen Konzentration mittels Druckluft in die Isolatorkammern einzubringen. Dadurch wird eine Oberflächendekontamination des eingebrachten Materials erreicht sowie die biologische Belastung um 6 Log-Stufen (10⁻⁶) reduziert. Während des Dekontaminationsprozesses kann der Isolator nicht geöffnet werden.
- Das Gerät ist mit einem Sensor zur Messung der H₂O₂-Konzentration sowie mit Feuchte- und Temperatursensoren ausgestattet. Die Anlage ist als Zweikammersystem ausgeführt.
- Die maximal zulässige Leckagerate entspricht den Anforderungen der Leckageklasse 3 für Einschlusssysteme gemäß ČSN EN ISO 14644-7 (ISO 10648-2).
- Das Gerät arbeitet im Unterdruckbetrieb.

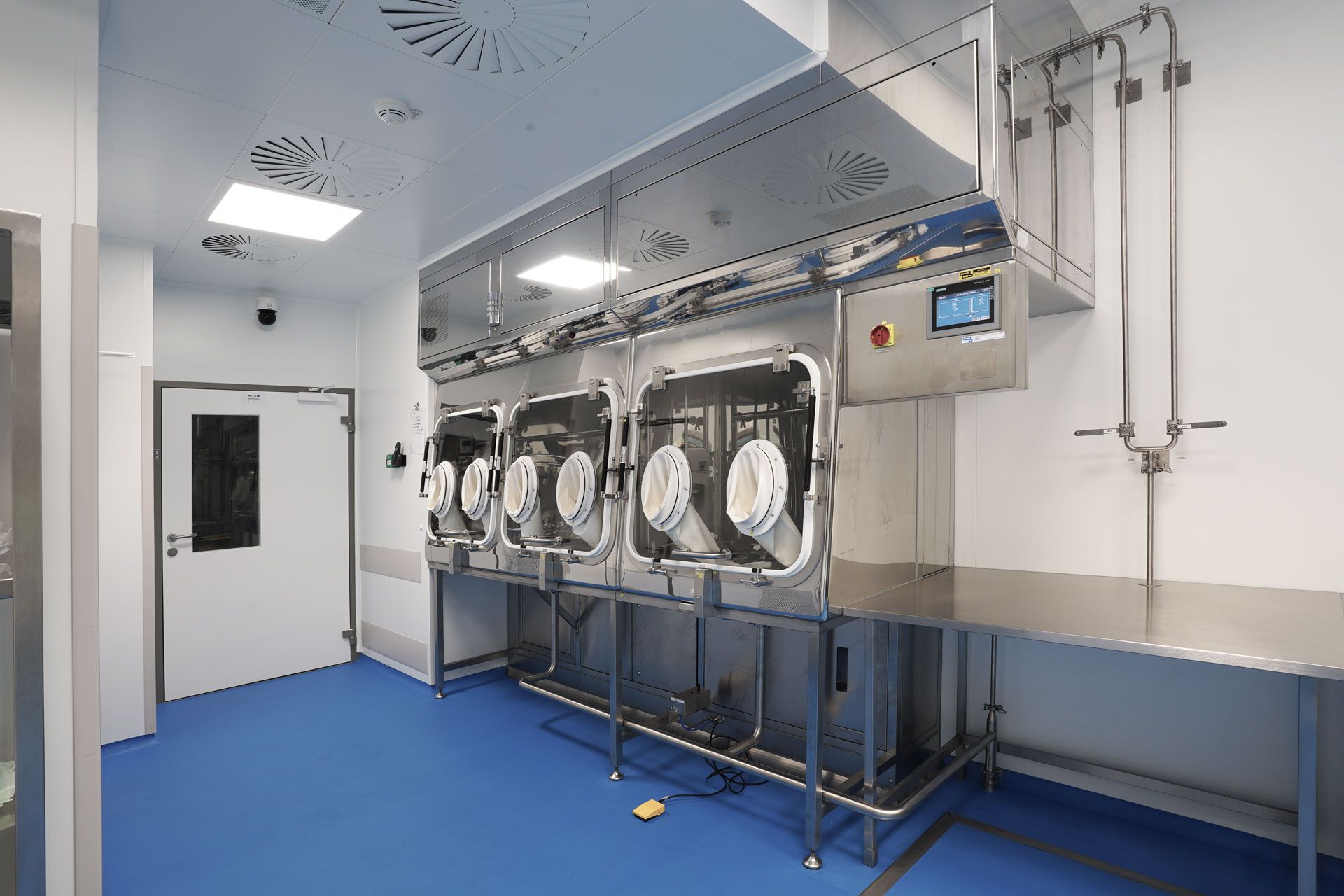

- Die Regelung der Druckdifferenz sowie der Modi zum Austausch der Innenatmosphäre erfolgt elektronisch über ein HMI-Bedienpanel, das sich auf der oberen Abdeckung an der rechten Seite des Isolators befindet. Eine Signalleuchte (Beacon), die dem Benutzer einen schnellen Überblick über Betriebs- und Störzustände bietet, ist auf dem oberen Aufbau der Kammer C1 angebracht.
- Die Zuluft aus dem Raum wird über einen Vorfilter, einen Zuluftventilator und HEPA-Filter, die sich innerhalb der Isolatorkammern befinden, in den Isolator geführt. Weder die Lufttemperatur noch die relative Luftfeuchtigkeit werden geregelt. Die Abluft des Isolators wird über ein Paar HEPA-Filter an eine separate HVAC-Abluftanlage abgeführt.
